项目 | 电压表 |
| 实物图 |  |
符号 |
|
接线柱 | 有三个接线柱，分别是“－”、“3”和“15”，“－”表示负接线柱，“3”和“15”是两个正接线柱 |
量程及分度值 | 0~3量程，分度值为0.1V；0~15V量程，分度值是0.5V |
使用方法 | ①电压表必须与被测用电器并联 |
读数方法 | ① 根据导线连接的接线柱判定电压表使用的是哪个量程 |
电压表的特点:
电压表内阻很大，接入电路后相当于开路。由于这个特点，电压表可以直接接到电源两端测量电源电压。如果电压表在使用过程中与用电器串联，电路就相当于开路了。
例在做“练习使用电压表”实验时，小华把电压表接在了如图所示的电路中，小灯泡的规格为“1．2v 1．5w”，电池的电压为1．5V。闭合开关S后，小灯泡__(填“发光”或“不发光”)，电压表的示数为__V。
解析:从图中可以看出，电压表与灯泡串联了，由于电压表的电阻很大，所以通过灯泡的电流很小，可以认为是零，所以灯泡不会亮，根据串联电路的分压规律，电源电压基本上都分在了电压表两端，所以电压表的示数为电源电压。
答案:不发光、1．5
去源法判断电压表测哪部分电路的电压：
去源法是指在分析电路中电压表测的是哪个部分电路两端的电压时，可先将电源去掉，然后进行分析的方法使用“去源法”时应注意，在去掉电源(即电源处断开)后，电压表与哪个部分电路组成回路，则电压表测的就是那部分电路两端的电压。

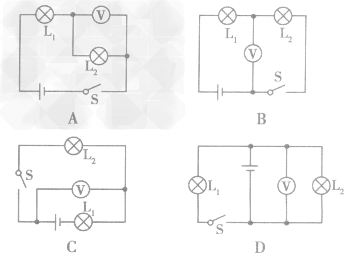

例1：存图所示的电路中，闭合开关S，电压表是测量L1两端电压的正确电路是( )
解析：去掉电源后，会发现A、B、C中电压表均与L2构成回路；D中电压表与L1、L2均构成回路。
答案：D
点拨：所谓“构成回路”是指电压表与其他用电器之间有导线（包括开关）相连，没有断开之处。
电压表的试触:
在预先不能确定电压表应选择的量程时，应该采用“试触”的方法，即在合上开关时仅轻轻接触一下就断开，而不是一下子将开关合到底且长时间不断开。试触时，先选用较大的量程。
“试触”的方法在电学实验中很重要，要掌握这种方法。在试触时还町以根据电压表指针的方向变化，判断哪端是电池的正极，哪端是电池的负极。将电压表与失去电极标识的电源两极相连，然后迅速试触。如果电压表指针正向偏转，说明与“+”接线柱相连的电极为正极，与“-”接线柱相连的电极为负极。如果电压表指针反向偏转，说明与电压表的“+”接线柱相连的电极为负极，与电压表的“-”接线柱相连的电极为正极。
判断未知电表的方法：
对电路中未知电表的判定是个难点，下面介绍几种常用的方法。
1．短路法
电流表和电压表是测量仪表，将它们接入电路中对电路结构不产生影响。电流表内阻很小，相当于一根导线；电压表内阻很大，相当于开路。因此可将要填电表的地方换成一根导线，若电路出现短路，则所要填的表应是电压表；若电路并未出现短路，则所要填的表应是电流表。
2．去表法
假设把电表从电路中去除，分析电路是否因此而受到影响。若其他元件不能正常工作，则电表一定是串联在电路中，应是电流表；若其他元件不受影响，则电表一定是并联在电路中，应是电压表。
3．分析法
对于连接方式已确定的电路，可以先观察电路的连接情况，再考虑电表的连接法则，即电流表应串联在电路中，电压表应并联在电路中，最后进行综合判断。
例1如图所示电路中，a、b、c是电压表或电流表，其中（ ）
A．a、b为电流表，c为电压表
B．a为电压表，b、c为电流表
C．a为电流表，b、c为电压表
D．c为电流表，a、b为电压表
解析：在a、b、c三处分别换上一根导线，则在a处灯泡L1发生短路，所以a应为电压表，b、c处电路未出现短路，所以b、c处为电流表。
答案：B
由电压表示数判断电路故障：
电路出现故障，一般有两种情况：
（1）发生短路
（2）发生断路。
两种情况，电压表的示数都有可能是零或接近电源电压
| 故障 | 电压表示数 | 出现故障的位置 | 出现故障的原因 | 用电器工作情况 | 电路图 |
| 短路 | 零 | 与电压表并联的用电器发生短路 | 导线两端电压为零 | 部分用电器工作 |  |
| 短路 | 电压表的示数 接近电源电压 | 与电压表并联的用电器以外的用电器发生短路 | 电源电压全部加在与电压表并联的用电器两端 | 部分用电器工作 |  |
| 断路 | 零 | 与电压表并联的用电器以外的用电器发生断路 | 电压表的接线柱 (至少有一个)没有与电源接通 | 用电器不工作 |  |
| 断路 | 电压表的示数 接近电源电压 | 与电压表并联的用电器发生断路 | 电压表、用电器与电源直接构成了一个通路 | 用电器不工作 |  |
