高中物理知识点:串联电路的电流、电压和电阻

编辑: 逍遥路 关键词: 高中物理 来源: 高中学习网

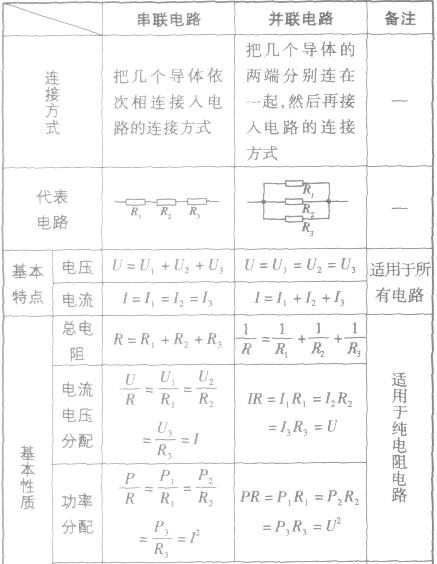

串并联电路:






由额定值确定混联电路中最大值的方法:

(1)串联电路中电流都相等。当额定电流不同的元件串联时,为使各元件都不被损坏,该电路允许的最大电流应为各元件额定电流的最小值,然后求得允许加在该电路两端的最大电压、最大功率
(2)并联电路中各支路两端电压相等。当额定电压不同的元件并联时,为使各元件都不被损坏,并联电路允许加的最大电压应为各元件额定电压的最小值,然后以此求得并联电路的最大电流、最大功率
(3)对混联电路,先分析并联部分的最大允许电压等于并联各元件额定电压的最小值),然后根据求出并联电路的总电流,把与串联元件的额定电流相比较,最小电流作为整个电路允许的最大电流,再由计算出最大电压


相关高中物理知识点:并联电路的电流、电压和电阻

串并联电路:






几个常用的推论:


(1)串联电路的总电阻大于其中任一部分电路的总电阻。
(2)并联电路的总电阻小于其中任一支路的电阻。
(3)n个相同的电阻并联,总电阻等于一个电阻的n分之一:
(4)多个电阻并联时,其中任一个电阻增大或减小.总电阻也随之增大或减小。
(5)并联支路增多,并联电路总电阻减小。
(6)大电阻和小电阻并联,总电阻近似等于小电阻的阻值。大电阻和小电阻串联,总电阻近似等于大电阻的阻值。
(7)如图所示分压电路中,总电阻与串联段电阻变化情况相同。



分压电路:


将滑动变阻器按图连接成的电路就是分压电路。

(1)不论P、B间接的电阻大小如何,P、B间的电压的变化范围为:0~U。当P由B端向A端移动时,从0至U变化。
(2)若P、B间连入的电阻很大,即远大于电源内阻r时,P、B间的电压近似与P、B间长度成正比,即。这在实验操作的方便程度上有重要的指导意义。
(3)若P、B间接入的电阻足远小于电源内阻时,当滑片p从B端向上移动的一段范围内,变化很不明显,只是在接近A端的很小范围内才发生明显的变化。在实验操作上要注意避免这种情况。
